斷路器室在柜體前下部.斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接。斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。

開關柜采用相應的機械閉鎖裝置.此閉鎖結構簡單，操作方便，五防可靠。
a.本閉鎖只有在斷路器確實分?jǐn)嗪?才能將手柄從“工作“位置拉出右旋至“分?jǐn)唷遍]鎖位置.分合隔離開關，防止了帶負荷分合隔離開關。
b.當斷路器和上下隔離均處于合閘狀態，手柄處于“工作位置”時，前柜門不能打開，防止誤入帶電間隔;

c.當斷路器和上下隔離開關均處于合閘狀態，手柄不能轉至“檢修’或“分?jǐn)嚅]鎖’位里，避免誤分?jǐn)嗦菲?，?dāng)手柄處在“分?jǐn)嚅]鎖.位置時.只能分上下隔離.不能合 斷路器。避免了誤合斷路器。
d.當上下限離未分閘.接地開關就不能合上.手柄不能從“分?jǐn)嚅]鎖’位置旋至“檢修’位置，可防止帶電掛地線。注:根據開關設備方案不同.有的方案不帶下隔離.或?qū)⑾赂綦x改用接地開關.其閉鎖和五防均能達到要求。

開關柜的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。
低壓開關柜的結構特點表現如下：
1、整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高 。
2、柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以。

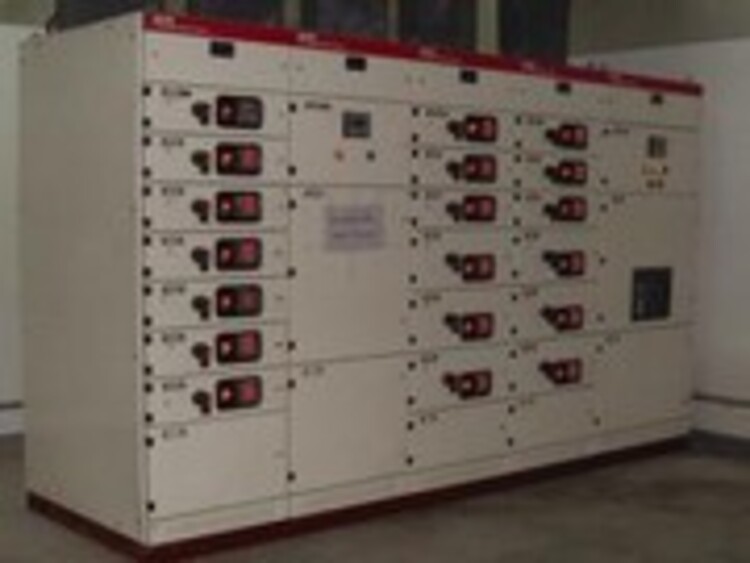

3、MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟。
4、受電開關、聯絡開關及MCC柜的抽屜具有三個位置：接通位置、試驗位置、斷開位置。
5、開關柜的頂部根據受電需要可裝母線橋。
開關柜主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

開關柜是一種電氣設備，開關柜外線入柜內主控開關，然后進入分控開關，各分路按其需要設置。根據電壓等級不同又可分為高壓開關柜，中壓開關柜和低壓開關柜等。而低壓開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業，作為輸電、配電及電能轉換之用。
下面我們來談?wù)劦蛪洪_(kāi)關柜的性能特點如何：
1.設計合理：根據逃口、圖產等各種開關電氣的特點進行單元化設計，組合成功能單元.
2.結構通用，組裝靈活：C型型材滿足各種結構形式及使用環繞條件的要求.
3.標準模塊可以分別組成保護、操作、轉換、控制等標準單元模塊結構任意選用組輩革.
4.防護：采用區域之間的隔離以及功能單元進線和出線之鬧的相互隔離，有效地加強防護性能.

低壓開關柜使用環境
1.低壓開關柜在運行時周?chē)沫h(huán)境溫度不+40℃，不低于-5℃。
2.低壓開關柜安裝使用時，使用地點的海拔高度不超過2000M。
3.低壓開關柜在運行時周?chē)諝庀鄬?duì)濕度不大于90%（+25℃）。
4.低壓開關柜應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
5.低壓開關柜周?chē)諝庀鄬?duì)濕度在溫度40度時不超過5%，在較低溫度時允許有較大的相對溫度，應考慮到由于度的變化可能會偶然產生凝露的影響
6.設備安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所
7. 用戶如有要求時可與制造廠協商解決，用戶在訂貨時需要提供具體的圖紙或詳細的技術要求。

低壓開關柜內主母線N、PE排位置? 主母線一般情況可置于頂前方中部或后部，具體位置要根據進線方式、主母線規格以及單相母線的數量來選擇合適的的位置和安裝方式（托裝或吊裝），N排安裝位置須根據具體項目一次圖中設備的具體配置、技術協議等要求，可置于屏頂屏底前或屏底后，PE排安裝位置須根據具體項目一次圖、技術協議等要求，可置于屏頂、屏底前或屏底后。

GGD低壓開關柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高。柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以安全。

GGD低壓開關柜是一種GGD型交流低壓配電柜子，用于固定接線低壓配電柜，區分為GGD1\GGD2\GGD3三種類型，分段電流能力不同。
訂貨須知
用戶訂貨時，請?zhí)峁┫铝匈Y料:


1.產品的全型號(包括主電路方案和電路方案);


2.主電路系統組合順序圖、平面布置圖;


3.電路電氣原理圖;


4.柜內元器件清單;


5.用戶如有要求應與制造廠協商解決;


6.訂貨單位要寫明收貨單位、結算單位、結算方式到站及提貨方式


7.若需母線橋，請具體說明。
特點：
適用性強，主要元件選擇面寬，很多國產、進口產品均可互換


良好的安裝靈活性，今后即使主管部門強制淘汰某些產品時，由于GGD型柜具有良好的安裝靈活性，不會因?yàn)樵骷母男突蚋露斐砂惭b困擾


零部件采用模塊化標準設計，具有工模的安裝孔，通用系數等


按照現在工業產品造型設計要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新


GGD柜設計時充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出。而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的


柜體面板采用噴塑工藝，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境


柜體的頂蓋在需要時即可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運


整柜的防護等級為IP30，用戶也可以根據現場環境要求在IP20-IP40之間選擇
