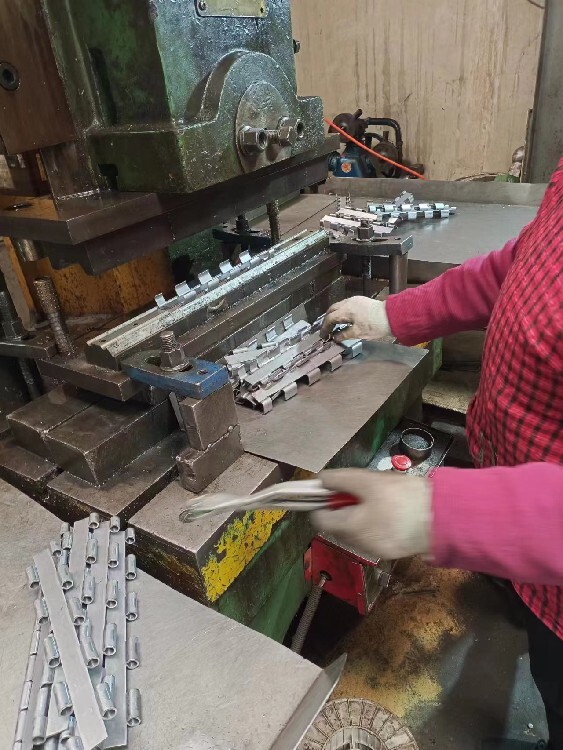

排屑機鏈板的制作
鏈板框體連軌結構由一片狀板體彎折而成，該板兩側緣向上彎折有一側板，形成開口向上的框體，兩側側板分別彎折形成，有對應的凹陷狀一，二軌槽，軌槽可供鏈板環繞的下上段容設，且兩側板頂緣向外彎折有一肋片，可避免發生因焊接而變形，及應力集中的問題，能大幅提升七結構強度，同時可讓兩側軌槽保持同一高度，增進鏈條運轉的穩定與順暢，且可供一體制造成型，能有效的提高排屑生產速度，增加經濟效益。

從行業中看出這種規律，以前機械加工時產生廢屑廢料，都是通過人工去打掃，而現在基本上都是使用排屑機，在生產的過程中同時將鐵屑廢料排送出去，并且能夠很好地收集起來，廢物利用保護環境。隨著時代的不斷進步，人工除屑顯然是不行的，不僅消耗人力，還縮短了加工時間，降低效率。

鏈板式的排屑機裝置系列化、通用化、標準化的程度高，操作簡單并且運行十分可靠，拆裝維修方便，可以和其他的排屑裝置組合使用，形成多種形式排列的切削處理系統，用途廣泛，輕松處理各類的切屑，也可以作為沖壓，冷鐓機床小型零件的輸送裝置；較高的輸送效率，可供選擇的范圍大；多樣化的鏈板寬度，無縫鏈板和有縫鏈板兩種結構形式滿足生產所需；造型美觀大方，線條流暢因而排屑順暢；過載保護功能也可以讓操作更加的簡單；小巧的體積，能效高，可以搭配多種產業機械；多種鏈板寬度可以提供的搭配彈性和行之有效的運用；一體成型的鏈板組合，強度高，配合，動作穩定而安靜；精密的凸點設計，可以有效防止碎屑附著增加出屑能力；扭力限制設定，有效降低操作不當所造成的損害。綜上所述，鏈板式排屑機在未來有很大的發展空間，不僅僅局限于輸送廢料，還可以運輸食品和其他物品。

排屑機鏈板是運輸?shù)袈湓跈C(jī)器上切屑的一個承載物，電機帶動的鏈板將切屑運輸?shù)郊架噧?nèi)。排屑機鏈板分為多種，寬度可以根據用戶要求制作。常規節距有31.75MM、38.10MM、50.80MM、101.60MM。鏈板寬度有180-1200MM（可根據需求任意定制）其中常規款鏈板有240MM、280MM，此規格為常備鏈板，一般都有庫存。該鏈板結構形式為新型的鉸鏈多球面鏈板。強度高、配合、運行平穩、無噪音，均經耐磨及耐腐蝕處理。鏈板材質有不銹鋼及冷軋鋼板兩種材料，可根據用戶要求選用。兩種材質價格上也會有所區別。

鏈板排屑機的提升角度的算法一般有：30度，45度，60度三個常用的數據來根據排屑機的水平長度和排屑車的高度來決定提升角度。
計算公式：排屑車高度+100MM=提升高度，輸送距離-排屑機水平長度=提升長度，根據提升長度和提升高度交叉形成的角度即為排屑機的提升角度。

鏈板排屑機和刮板排屑機傳動部分部件的不一樣的。鏈板是用來輸送廢料，適用于卷絲長條塊狀屑。刮板是底板刮出廢料，適用于粉末狀碎屑。

排屑機有什么特點?
1、機床排屑機，體積小、效能高；為CNC，NC及產業機械適之搭配機型。
2、鏈鈑寬度多元化，提供了的搭配彈性及有效的應用。
3、一體成型的鏈鈑組合，強度高、配合、動作穩定安靜。
4、緊密的凸點設計，可有效防止碎屑附著，增加除屑能力。
5、扭力限制設定，有效降低操作不當所造成之損害。

排屑機適用范圍有？
廣泛應用在機床與自動線上（不適用大于100MM長卷切屑和團狀切屑，及活塞環加工使用的球墨鑄鐵），也是水、油冷卻加工機床冷卻液處理系統中分離鐵磁材料切屑的重要排屑裝置，尤其以處理鑄鐵碎屑、鐵屑及齒輪機床落屑效果佳。

排屑機使用注意事項？
1、排屑機的排屑量并非越大越好。影響排屑量的主要原因為轉速、有效排屑寬度、磁塊間距或刮板閫距，在排疴寬度和間距(規格型號)一定的情況下，防護罩轉速的升降決定排屑量的大小，所以排屑量大會增大磨損。設計時制造廠家根據用戶要求一般留有10%——20的儲備量。
2、半干不濕的鐵屑要注意。磁性排屑機對這類鐵屑尤難處理。通常的辦法是將這類鐵屑完全變?yōu)闈袷剑缓蟀礉袷郊庸ぴO(shè)計排屑機。在排屑系統中，有時將有冷卻液的機床工作燈單處理，不讓其混入排屑線。
3、板帶磁式、履帶鏈?zhǔn)脚判紮C(jī)每個動力頭可實現42m無搭接，但考慮到安裝的實際情況，一般不超過30m，超出此范圍要增設動力頭。其它型式的大長度都有所限制(大流量水沖涮除外)。
